有效容積及筒體參數確定
預制泵站筒體的有效容積及筒體參數設計合不合理對整個設備能夠正常運行、預制泵站的制造成本的成本及安裝現場的開挖工程量有著很重要的影響。有效容積過小，水泵頻繁啟泵，可能導致水泵電機過載，影響水泵壽命，有效容積過大，污水長時間停留筒底，容易積淤。

1． 設計依據與計算方法：
根據《室外排水設計規范》GB5001402006第5.3.1條：集水池的容積，應根據設計流量，水泵能力和水泵工作情況等因素確定，并符合下列要求：
a、污水泵站集水池的容積，不應大于*大一臺水泵5min的出水量；
b、雨水泵站集水池的容積，不應小于*大一臺水泵30s的出水量；
c、合流污水泵站的容積，不應小于*大一臺水泵30s的出水量；
總結出一個預制泵站*小有效容積的計算方法——水泵啟停次數計算法

Vy——預制泵站*小有效容積（m3）
Tmin——水泵*小周期（S）
Q——單臺水泵工作點流量
Zmax——水泵每小時允許*多啟動次數

水泵每小時啟泵次數

雨水泵站可不設置泵用泵，雨天水泵運行，晴天檢修


R—筒體半徑
核算有效容積的高度小于0.5米時，取0.5米，既要保證水泵的*少停泵次數，又要保證延時控制的時間內的高度。

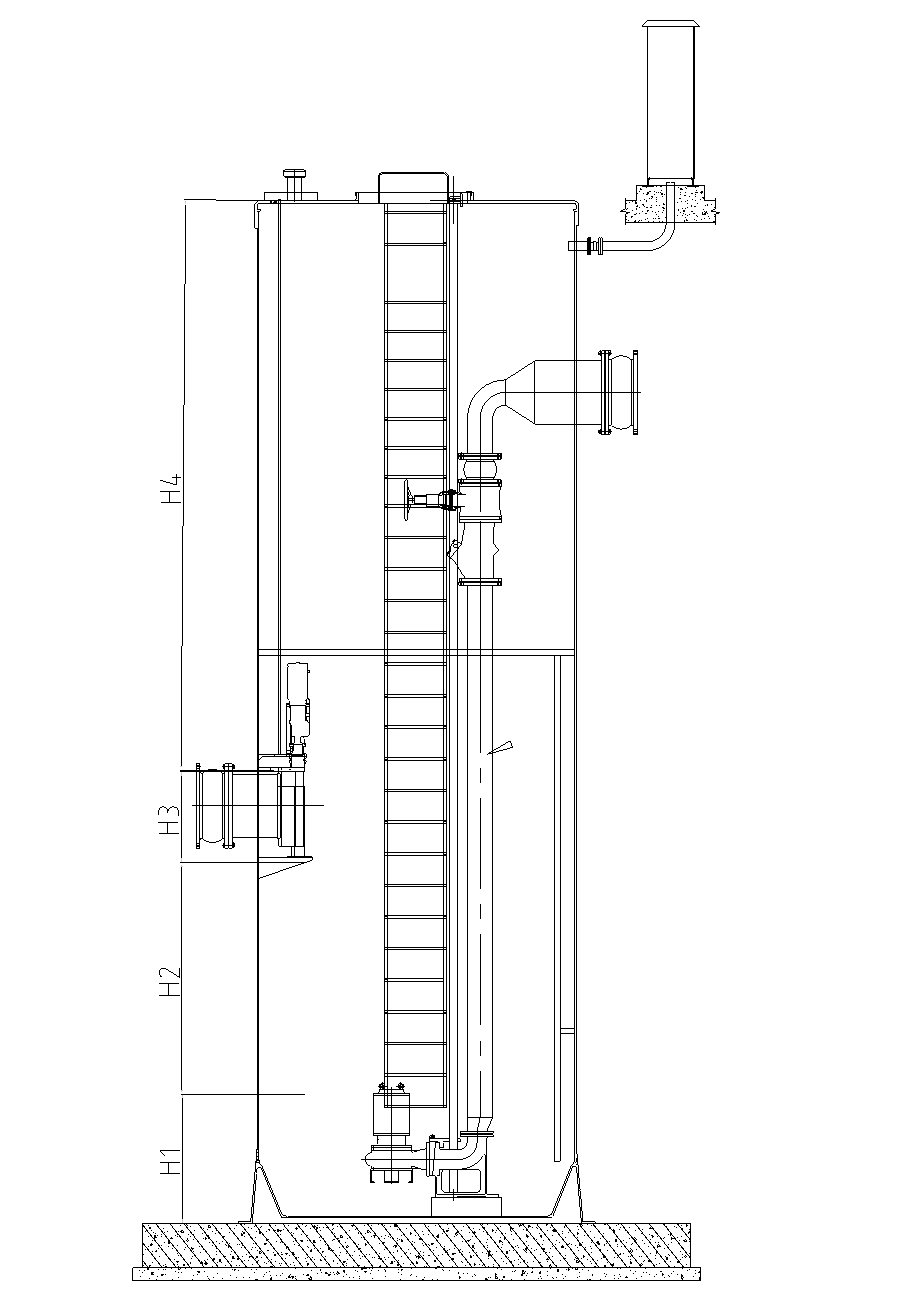

2． 圖示及經驗數據的設定：

H—筒體高度
H1--停泵水位到筒底距離
H2--*小有效容積高度
H3--進水管底到啟泵液位的間距
H4—地面到進水管底的距離
停泵液位是由水泵的*小停泵液位加上內筒底到外筒底的高差（筒徑1.2米到2.5米取0.15米，筒徑3.0米到3.8米取0.2米，筒4.2米取0.3米）；
根據公式   H=H1+H2+H3+H4
即可得出筒體的高度尺寸。

3．水泵體積直接影響筒徑的大小，選型可參考預制泵站圖集。
一般污水常年在排放，污水中存有各種雜物，使水泵容易造成堵塞等問題，這就需要用到泵用泵；雨水泵站中是雨季時提升，可在旱季時維護水泵，可不備用泵，不用備用泵能減少筒體直徑，規定預制泵站不能單獨一臺泵存在。
